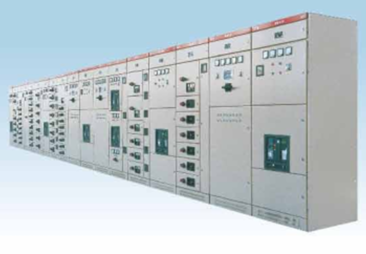

GCK低压配电柜

述

GCK低压配电柜(以下简称开关柜)用于交流690V及以下.额定频率为50~60Hz的系统中.作为受电、馈电,无功补偿、电能计量,照明及电动机集中控制之用。本产品符合;国家标准GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》。

使用条件

周围空气温度不高于+40C.不低于10c.并且24小时内其平均温度不高于+35c。

周围空气相对湿度在最高温度为+40℃时不超过50%.在较低温度时允许有较大的相对湿度.如+20C时为90%.但应考虑到由于温度的变化有可能会偶然产生适度的凝露。

户内使用海拔高度不超过2000m。

应安装在无剧烈震动和冲击以及无腐蚀性物质的场所，若超出上述使用条件。应由用户和制造厂协商解决。

技术参数

■GCK的外形尺寸一律采用标准系列尺寸:高度为2200mm.宽度包括600800和1000mm三种规格.深度包括800mm、1o0mm两种规格。柜体排列整齐结构紧凑.占地面积小。

■GcK柜顶部安装水平母线.抽屉柜前部为电器室中部为电缆室.组件后部为母线室.敷设有垂直可插接母线。在每个抽屉后板装有主回路连接器插座共2付和10A辅助电路触头620对接插件1付。

■由于采用了合理的组合方式.600mm宽电容器柜总容量可达160Kvar.800mm宽的电容器柜总容量可达240Kvar.充分利用柜中有效空间。

■采用较为先进的设计和工艺抽屉单元操作灵活互换性好。

■功能单元小室高度分为200.400.600mm三种累计有效安装单元高度1800mm.并可按要求加工1/2功能单元.单元柜最多可装18个12单元抽屉或9个一单元抽屉。

■每个功能单元具有完善可靠的操作机构明显的开关分合、抽屉位置标志准确的限位和有限的防止误操作的措施、操作安全可靠。

推荐元件及主要技术性能

在PC方案中能满足4000A及以下受电、母联、馈电等功能.国产开关可选ME、AH,RMW1.CW1、DW45.DW945.HSW1等型.进口开关可选ABB公司F、E系列.施耐德M.MTM列、西门子3WN、3WT及韩国现代HAN等型作为主开关,操作方便安全可靠。

在MCC方案中,能满足630A及以下馈电照明,电动机控制。功率补偿功能,断路器可选用国产CM1、HSWM1.RMM1,SM30.进口施耐德NSX、CVS系列、西门子3VL系列,ABB的T系列.韩国现代的HB系列，作为保护开美.操作方便.安全可靠。

受电主开关具有瞬时、短延时、过载及接地保护客户可以根据系统配合需要.选择保护形式。当采用单母线分断时。母联开关具有自投自复、自投不自复、手动投切的切换控制方式供客户选用。

电动机控制回路具有短路瞬时,过载、欠压,失压及断相保护交流接触器可以采用无噪音运行.具有节能作用.客户可以根据工程的需要选用。

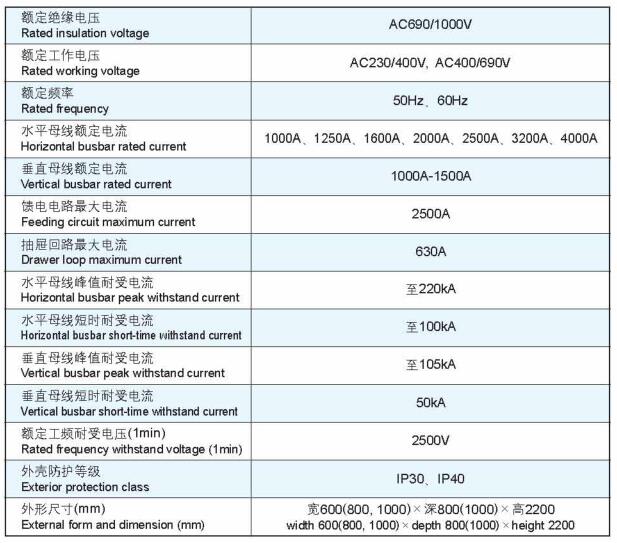

开关柜主要技术数据见表。
